- Optimizado para luces medias (hasta 140m dependiendo de la carga)
- Diámetros robustos diseñados para la estabilidad aérea
- Construcción de tubo suelto trenzado SZ para una mayor flexibilidad y acceso en el tramo medio
- Miembro central de FRP e hilos periféricos de aramida para resistencia autoportante
- Núcleo seco con tubos sueltos StaticGEL™ para una manipulación limpia y sin complicaciones
- Construcción no metálica totalmente dieléctrica (no requiere conexión a tierra)
- Construcción no metálica totalmente dieléctrica (no requiere conexión a tierra)
Diseñado para Superar
Entregado con Certidumbre
Compra Simplificada
Listo para Despliegue Rápido
Listo para Escalar
Cumplimiento Asegurado

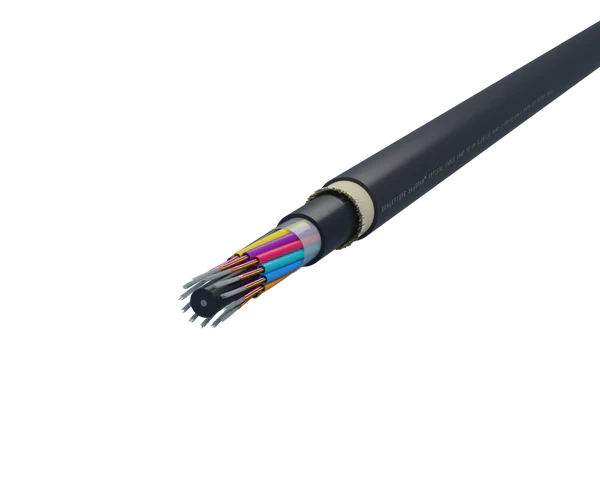

La familia de cables ópticos SkySPAN™ ADSS (Autoportante Totalmente Dieléctrico) de Tramo Corto está diseñada para redes de distribución aéreas de polo a polo donde los cables metálicos no son adecuados. Diseñado para ofrecer la máxima capacidad con un número de fibras de hasta 288, este cable presenta una construcción robusta y no metálica, ideal para aplicaciones dieléctricas. Capaz de cubrir distancias de hasta 140 metros (dependiendo de las condiciones de carga), este cable está diseñado para redes de alta capacidad con un número de fibras de hasta 288.
El cable utiliza un diseño de núcleo de tubo holgado trenzado (SZ) con tecnología StaticGEL™ para una manipulación limpia y rápida. Un elemento central de refuerzo de FRP y fibras periféricas de aramida proporcionan la resistencia a la tracción necesaria para una instalación autoportante sin necesidad de conexión a tierra. Con un revestimiento duradero de polietileno (PE) negro, SkySPAN™ garantiza una fiabilidad duradera en condiciones ambientales adversas.
| Detalles de construcción | |
| Recuento de fibra | de 6 a 288 fibras |
| Tipo de fibra | G.652.D monomodo G.657.A1 monomodo G.655 monomodo Multimodo Fibras especiales |
| Configuración del tubo | Tubos sueltos trenzados SZ (máximo 12 fibras por tubo) |
| Llenado de tubos | Tecnología StaticGEL™ para una manipulación limpia y rápida |
| Bloqueo de agua del núcleo | Núcleo seco con hilos y cinta que bloquean el agua. |
| Miembro de fuerza | Varilla central de FRP (dieléctrica) |
| Fuerza periférica | Hilos de aramida |
| Ripcords | Uno |
| Chaqueta | Polietileno negro (PE) |
| Dimensiones del cable | |
| Diámetro externo | 6-72F: 11,3 ± 0,5 mm 96F: 12,8 ± 0,5 mm 120 °F: 14,3 ± 0,5 mm 144F: 15,8 ± 0,5 mm 288F: 18,5 ± 0,5 mm |
| Peso | 6-72 °F: 96-98 lb/km 96F: 126 libras/km 120F: 155 libras/km 144F: 188 libras/km 288F: 258 libras/km |
| Radio de curvatura | |
| Radio de curvatura mínimo (instalación) | 20 × Diámetro exterior del cable (226 mm a 370 mm según el número) |
| Radio de curvatura mínimo (sin carga/estático) | 10 × Diámetro exterior del cable (113 mm a 185 mm según el número) |
| Características mecánicas | |
| Resistencia a la tracción | 2700 N (IEC 60794-1-2 Método E1) |
| Resistencia al aplastamiento | 2000 N/100 mm (IEC 60794-1-2 Método E3) |
| Resistencia al impacto | 10 J (IEC 60794-1 Método E4) |
| Ambiental | |
| Temperatura de funcionamiento | -40 °C a +70 °C |
| Temperatura de instalación | -30 °C a +60 °C |
| Temperatura de almacenamiento | -40 °C a +70 °C |
| Cumplimiento | |
| Normas | Normas de fibra óptica IEC 60794-1; AS/CA S008; ITU-T |
| Cumple con RoHS | Sí |
| SkySPAN™ ADSS monomodo (G.652.D): recuento de fibras estándar | |
| Número de pieza | Descripción |
| C-SSS-S2-6-P | ADSS Cable, Short Span, Single Mode (G.652.D), 6F, PE Jacket |
| C-SSS-S2-12-P | ADSS Cable, Short Span, Single Mode (G.652.D), 12F, PE Jacket |
| C-SSS-S2-24-P | ADSS Cable, Short Span, Single Mode (G.652.D), 24F, PE Jacket |
| C-SSS-S2-48-P | ADSS Cable, Short Span, Single Mode (G.652.D), 48F, PE Jacket |
| C-SSS-S2-72-P | ADSS Cable, Short Span, Single Mode (G.652.D), 72F, PE Jacket |
| C-SSS-S2-96-P | ADSS Cable, Short Span, Single Mode (G.652.D), 96F, PE Jacket |
| C-SSS-S2-144-P | ADSS Cable, Short Span, Single Mode (G.652.D), 144F, PE Jacket |
| C-SSS-S2-288-P | ADSS Cable, Short Span, Single Mode (G.652.D), 288F, PE Jacket |
| SkySPAN™ ADSS monomodo (G.657.A1): recuento de fibras estándar | |
| Número de pieza | Descripción |
| C-SSS-S7-6-P | ADSS Cable, Short Span, Single Mode (G.657.A1), 6F, PE Jacket |
| C-SSS-S7-12-P | ADSS Cable, Short Span, Single Mode (G.657.A1), 12F, PE Jacket |
| C-SSS-S7-24-P | ADSS Cable, Short Span, Single Mode (G.657.A1), 24F, PE Jacket |
| C-SSS-S7-48-P | ADSS Cable, Short Span, Single Mode (G.657.A1), 48F, PE Jacket |
| C-SSS-S7-72-P | ADSS Cable, Short Span, Single Mode (G.657.A1), 72F, PE Jacket |
| C-SSS-S7-96-P | ADSS Cable, Short Span, Single Mode (G.657.A1), 96F, PE Jacket |
| C-SSS-S7-144-P | ADSS Cable, Short Span, Single Mode (G.657.A1), 144F, PE Jacket |
| C-SSS-S7-288-P | ADSS Cable, Short Span, Single Mode (G.657.A1), 288F, PE Jacket |
