- Diseño HighSTACK™ de chasis fijo para máxima estabilidad del enlace
- Clips de entrada lateral y trasera AnchorLINK™ para una fijación rápida de cables sin herramientas
- Adaptadores LC Quadplex obturados para seguridad láser y protección contra el polvo
- Preconfigurado con cassettes de empalme de cinta para flujos de trabajo de fusión masiva
- Construcción de acero de 1.6 mm para integridad estructural bajo carga completa
- Numeración de puertos de alta visibilidad para una rápida identificación de circuitos
- Soporta empalme, terminación directa y conjuntos pre-terminados
- Compatible con racks estándar de 19 pulgadas para operadores y datos
Diseñado para Superar
Entregado con Certidumbre
Compra Simplificada
Listo para Despliegue Rápido
Listo para Escalar
Cumplimiento Asegurado
La serie HighSTACK™ es una gama de bastidores fijos de alta densidad diseñados específicamente para redes de alto rendimiento de operadores y centros de datos. Al utilizar un chasis rígido y no móvil, la plataforma HighSTACK™ proporciona estabilidad absoluta para enlaces de fibra de alta capacidad, eliminando el riesgo de macrocurvaturas o tensiones en los conectores, a menudo asociados con las bandejas deslizantes en entornos de alta densidad.

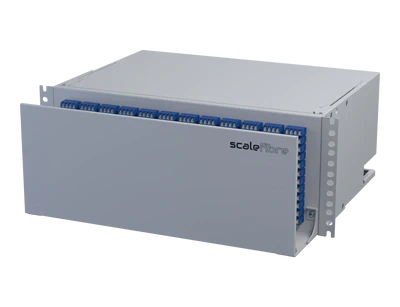

Disponibles en configuraciones de 1RU, 2RU y 4RU, estos bastidores vienen pre-equipados con adaptadores LC Quadplex obturados para soportar hasta 576 fibras en un único espacio de 4RU. La arquitectura interna está optimizada para el empalme por fusión masiva, con puntos de montaje dedicados para cassettes de empalme de cinta ScaleFibre, asegurando transiciones limpias desde troncales SmartRIBBON™ a paneles de conexión de alta densidad.

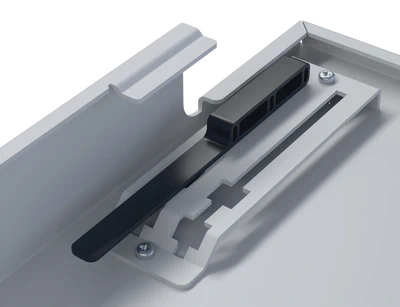

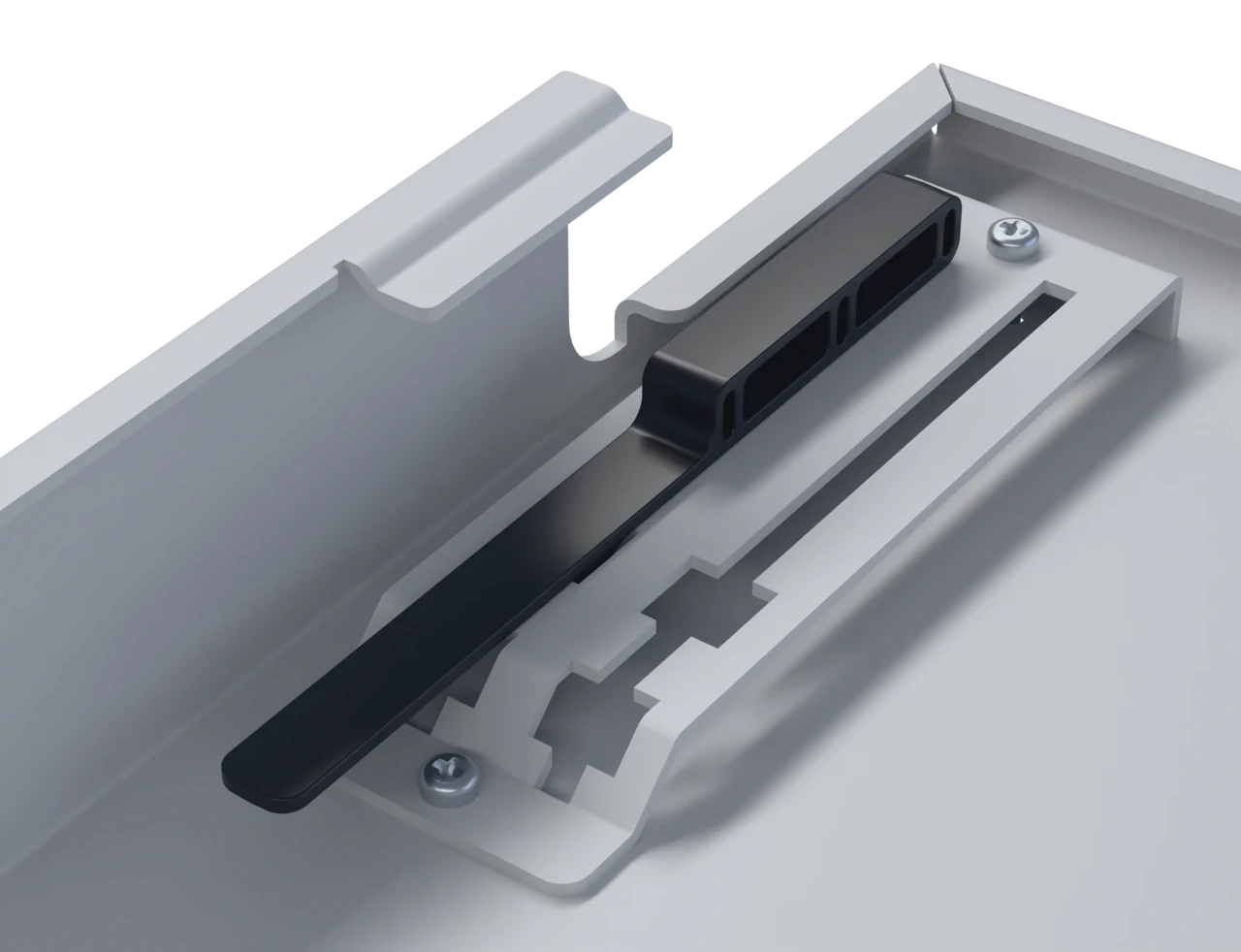

Cada bastidor HighSTACK™ incorpora el sistema de clips AnchorLINK™ para la sujeción de cables sin herramientas. Estos clips permiten que los cables entrantes se encajen instantáneamente en los puntos de entrada traseros o laterales, proporcionando una excelente descarga de tracción y control del radio de curvatura sin la necesidad de prensaestopas tradicionales o bridas.
| Capacidad y Densidad | |

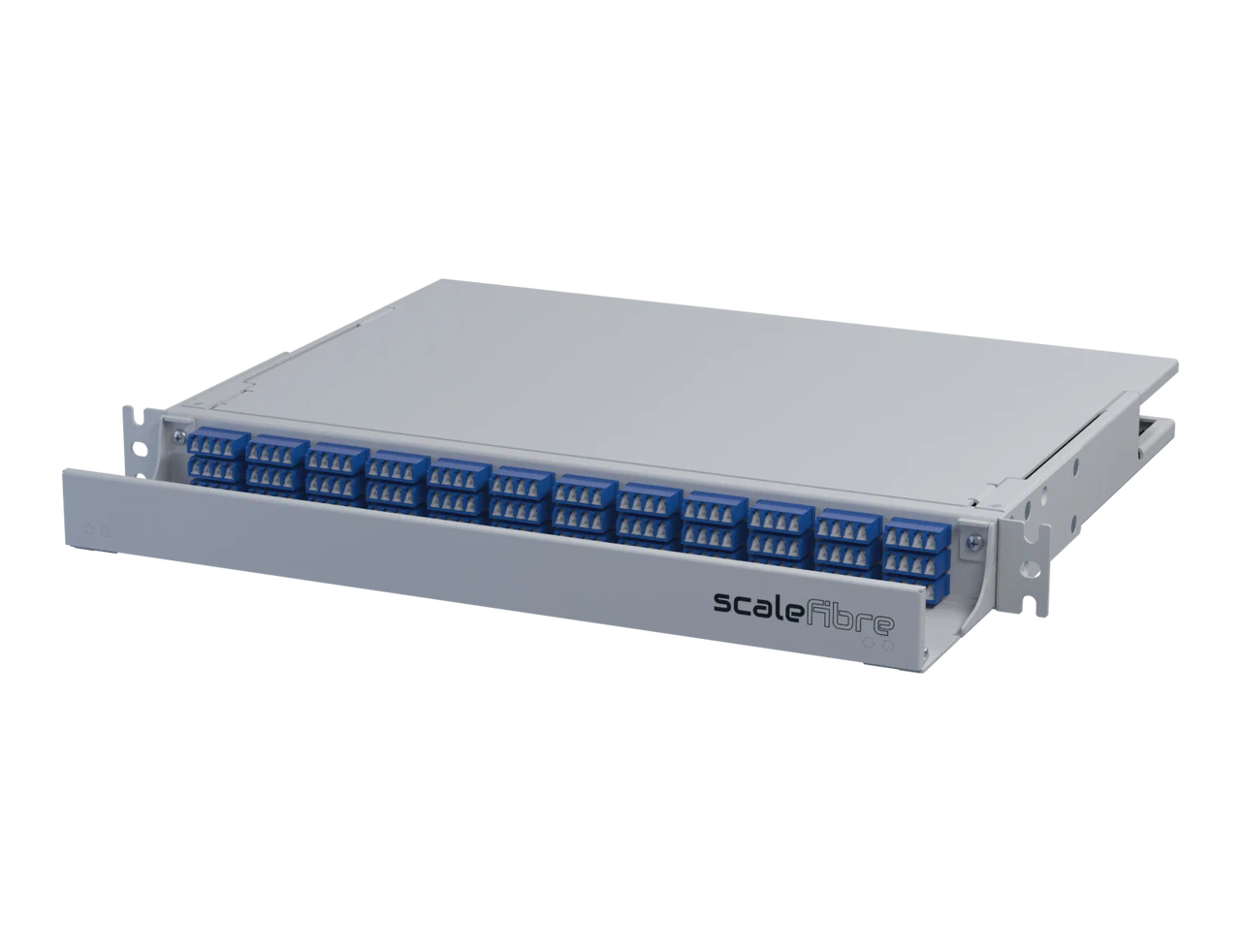

| Capacidad 1RU | 144 Fibras (36 x Adaptadores LC Quad) |

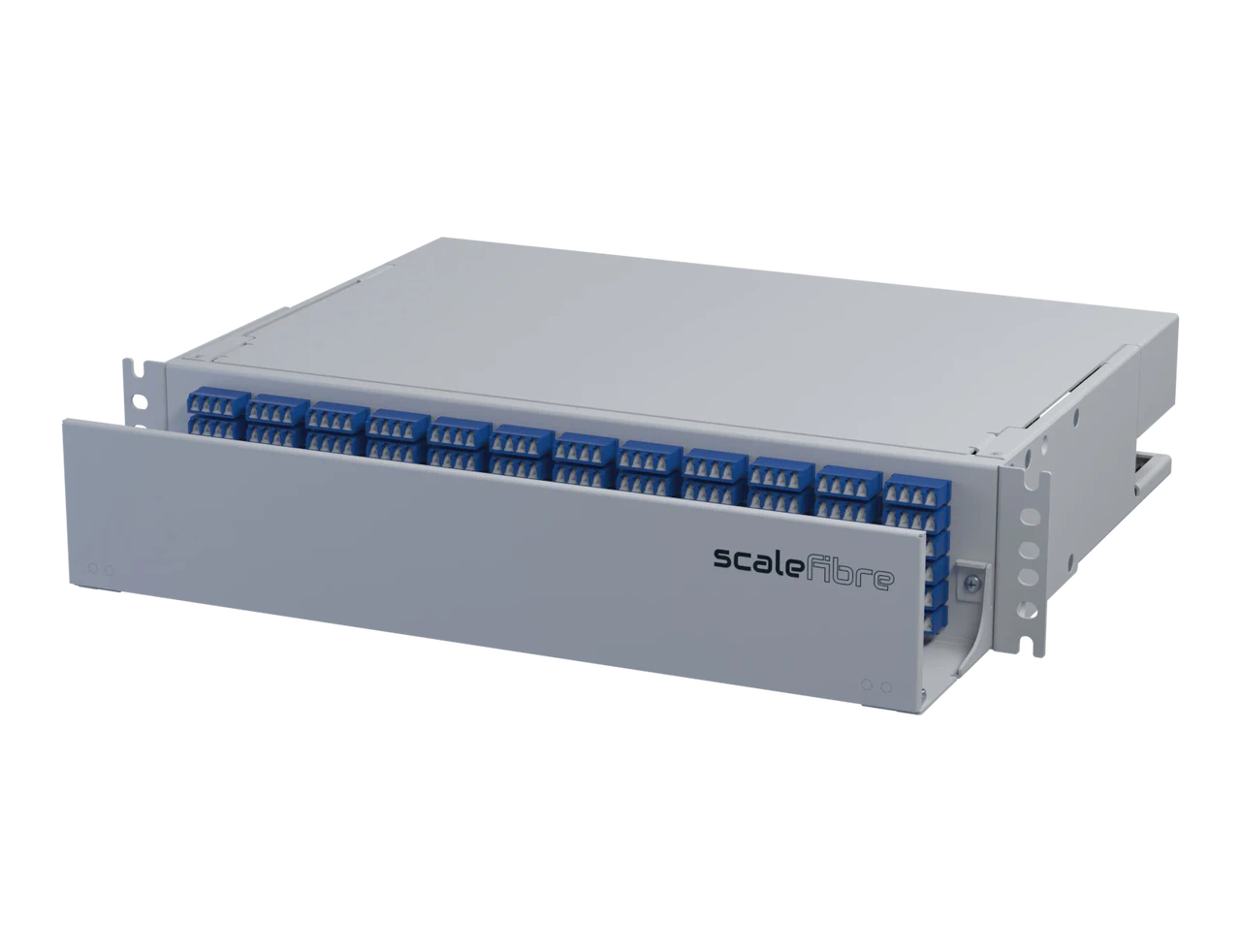

| Capacidad 2RU | 288 Fibras (72 x Adaptadores LC Quad) |

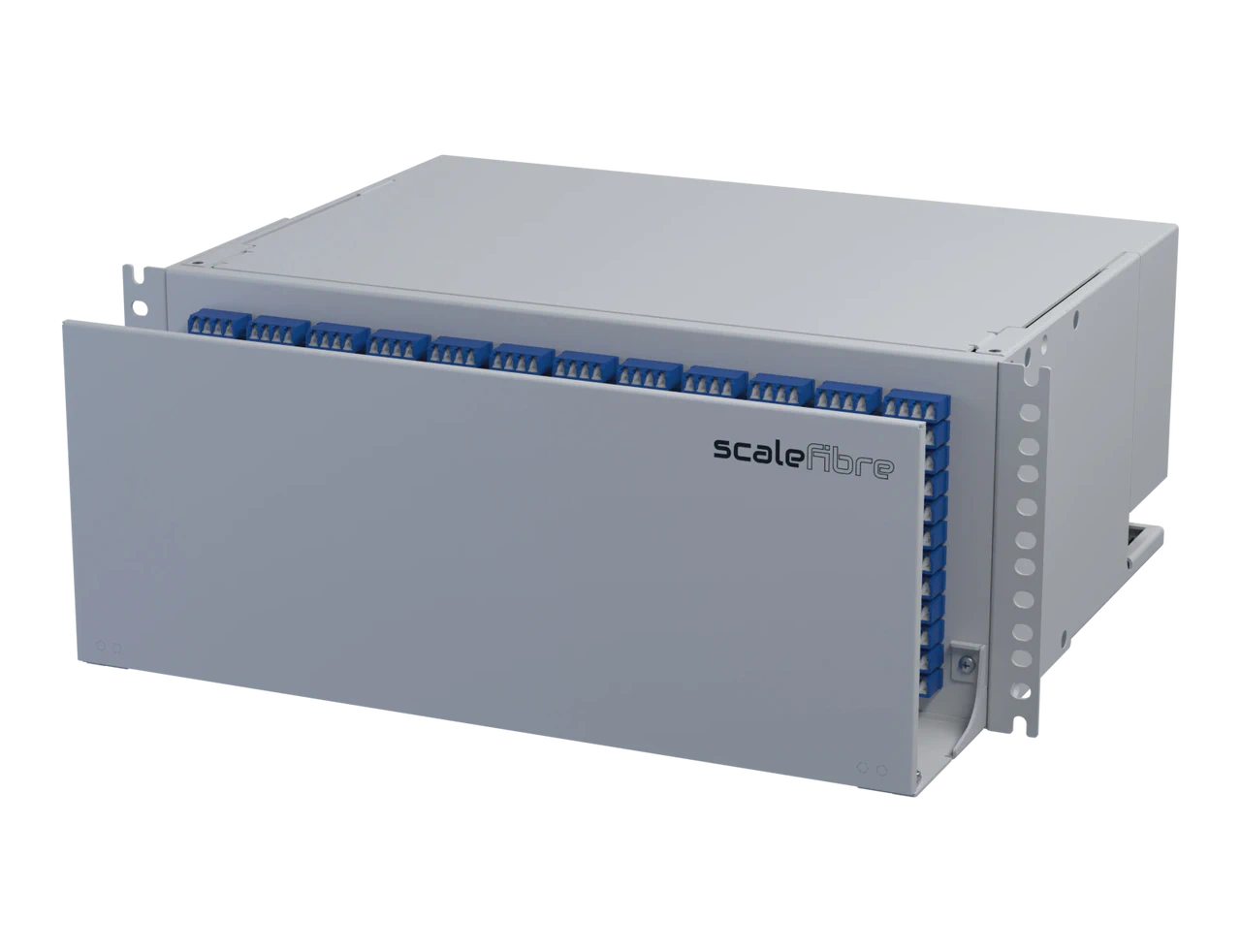

| Capacidad 4RU | 576 Fibras (144 x Adaptadores LC Quad) |
| Estilo de Adaptador | LC Quadplex Obturado, Manguito Cerámico |
| Rendimiento Óptico | |
| Pigtails | Pigtails de cinta incluidos en configuraciones de empalme |
| Pérdida de Inserción | IEC 61753-1 Grado B (Media ≤ 0.12dB; Máx. ≤ 0.25dB para >97%) |
| Pérdida de Retorno | LC/PC ≥ 50dB; LC/APC ≥ 65dB |
| Gestión de Cables | |
| Mecanismo de Entrada | Clips AnchorLINK™ de Encaje sin Herramientas |
| Posiciones de Entrada | Entrada Trasera y Lateral Doble |

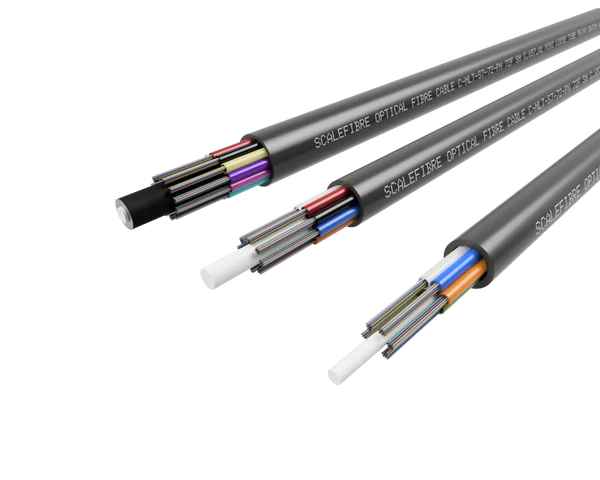

| Compatibilidad de Cables | Tubo Holgado, SmartRIBBON™ y Latiguillos Pre-terminados |
| Construcción | |
| Ancho | 483 mm (19") |
| Profundidad | 300 mm |
| Altura (1U/2U/4U) | 44mm / 88mm / 176mm |
| Conformidad | |
| Estándar de Rack | Compatibilidad EIA-310 de 19 pulgadas |
| Conforme con RoHS3 | Sí |
| Bastidores de empalme HighSTACK, LC/UPC | |
| HS-1RU-S-144F-LC | Bastidor HighSTACK 1RU, empalme de cinta 12F, 144F LC/UPC (36 x Cuádruple), Obturado |
| HS-2RU-S-288F-LC | Bastidor HighSTACK 2RU, empalme de cinta 12F, 288F LC/UPC (72 x Cuádruple), Obturado |
| HS-4RU-S-576F-LC | Bastidor HighSTACK 4RU, empalme de cinta 12F, 576F LC/UPC (144 x Cuádruple), Obturado |
| Bastidores de empalme HighSTACK, LC/APC | |
| HS-1RU-S-144F-LCA | Bastidor HighSTACK 1RU, empalme de cinta 12F, 144F LC/APC (36 x Cuádruple), Obturado |
| HS-2RU-S-288F-LCA | Bastidor HighSTACK 2RU, empalme de cinta 12F, 288F LC/APC (72 x Cuádruple), Obturado |
| HS-4RU-S-576F-LCA | Bastidor HighSTACK 4RU, empalme de cinta 12F, 576F LC/APC (144 x Cuádruple), Obturado |
| Bastidores de conexión HighSTACK, LC/UPC | |
| HS-1RU-P-144F-LC | Bastidor HighSTACK 1RU, conexión, 144F LC/UPC (36 x Cuádruple), Obturado |

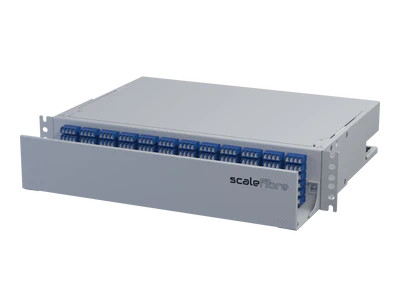

| HS-2RU-P-288F-LC | Bastidor HighSTACK 2RU, conexión, 288F LC/UPC (72 x Cuádruple), Obturado |
| HS-4RU-P-576F-LC | Bastidor HighSTACK 4RU, conexión, 576F LC/UPC (144 x Cuádruple), Obturado |
| Bastidores de conexión HighSTACK, LC/APC | |
| HS-1RU-P-144F-LCA | Bastidor HighSTACK 1RU, conexión, 144F LC/APC (36 x Cuádruple), Obturado |
| HS-2RU-P-288F-LCA | Bastidor HighSTACK 2RU, conexión, 288F LC/APC (72 x Cuádruple), Obturado |
| HS-4RU-P-576F-LCA | Bastidor HighSTACK 4RU, conexión, 576F LC/APC (144 x Cuádruple), Obturado |
