Cables divisores MPO a 2xMPO 1:2 (cables en Y). Admiten conexiones de 800G a 2x400G, comunes en clústeres de IA de NVIDIA.
- Arquitectura de cableado divisor 1:2 (8 fibras a 2x4 fibras)
- Diseñado para NVIDIA DGX H100, A100 y Quantum-2 (NDR) InfiniBand
- Divide 800G (OSFP de dos puertos) en 2 x 400G (OSFP/QSFP112)
- Conectores MPO/APC (en ángulo) en TODOS los extremos (incluido el multimodo)
- Equivalente a NVIDIA MFP7E20-Nxxx (OM4) y MFP7E40-Nxxx (OS2)
- Optimizado para modulación PAM4 e integridad de señal de alta velocidad
Diseñado para Superar
Entregado con Certidumbre
Compra Simplificada
Listo para Despliegue Rápido
Listo para Escalar
Cumplimiento Asegurado
Los cables divisores MPO ScaleFibre 1:2 son cables en Y de ingeniería de precisión diseñados para clústeres de IA y computación de alto rendimiento de próxima generación. Proporcionan el enlace óptico esencial entre los conmutadores NVIDIA DGX H100, H200, GH200 y Quantum-2 InfiniBand.
Estos conjuntos son ópticamente equivalentes a las series MFP7E20-Nxxx (OM4 multimodo) y MFP7E40-Nxxx (monomodo). Se conectan a un solo puerto MPO en un transceptor OSFP de doble puerto de 800G, dividiendo la señal de 400G en dos enlaces discretos de 200G (NDR200). Esto permite que un puerto de switch estándar de 800G admita hasta cuatro adaptadores ConnectX-7 de 200G.Estos cables incorporan conectores MPO/APC (contacto físico en ángulo) tanto en versiones multimodo como monomodo para minimizar la reflexión de la señal. Utilizan una distribución de pines de cruce de tipo B específica para garantizar la correcta asignación de carriles entre el conmutador y el adaptador.
| General | |
| Conector A (Fuente) | 1x MPO-12 (hembra) APC polaco |
| Conector B (División) | 2x MPO-12 (hembra) APC polaco |
| Polaridad | Crossover tipo B (estándar NVIDIA) |
| Recuento de fibra | 8 fibras en total (se divide en 4+4 carriles activos) |
| Matriz de aplicación | |
| Aplicación 800G | 1 x 800 G (OSFP de dos puertos) → 2 x 400 G (OSFP/QSFP112) |
| Aplicación 400G | 1 x 400 G (QSFP-DD/OSFP) → 2 x 200 G (QSFP56/QSFP112) |
| Especificaciones técnicas | |
| Ángulo de pulido del conector | 8° APC (Contacto físico en ángulo) |
| Pérdida de inserción | ≤ 0,35 dB (baja pérdida) |
| Pérdida de retorno | ≥ 60 dB (SM), ≥ 30 dB (MM APC) |
| Diámetro del cable | 3,0 milímetros |
| Temperatura de funcionamiento | -20°C a +70°C |

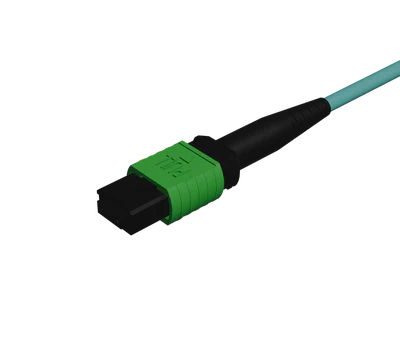

| Divisor 1:2 compatible con NVIDIA, OM4 multimodo, pulido APC. (Equivalente a NVIDIA MFP7E20-Nxxx). Chaqueta Aqua. | |
| Número de pieza | Longitud (m) |
| MT-M4-8-MPOFA-2MPOFA-B-03M | 3 |
| MT-M4-8-MPOFA-2MPOFA-B-05M | 5 |
| MT-M4-8-MPOFA-2MPOFA-B-07M | 7 |
| MT-M4-8-MPOFA-2MPOFA-B-10M | 10 |
| MT-M4-8-MPOFA-2MPOFA-B-15M | 15 |
| MT-M4-8-MPOFA-2MPOFA-B-20M | 20 |
| MT-M4-8-MPOFA-2MPOFA-B-30M | 30 |
| MT-M4-8-MPOFA-2MPOFA-B-50M | 50 |

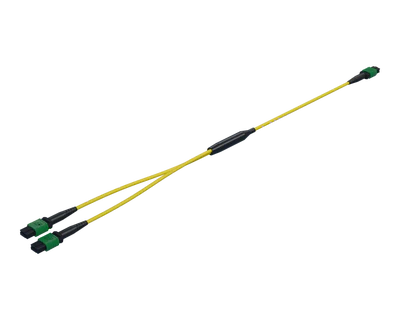

| Divisor 1:2 compatible con NVIDIA, OS2 monomodo (G.657.A1), pulido APC. (Equivalente a NVIDIA MFP7E40-Nxxx). Yellow Jacket. | |
| Número de pieza | Longitud (m) |
| MT-S7-8-MPOF-2MPOF-B-03M | 3 |
| MT-S7-8-MPOF-2MPOF-B-05M | 5 |
| MT-S7-8-MPOF-2MPOF-B-07M | 7 |
| MT-S7-8-MPOF-2MPOF-B-10M | 10 |
| MT-S7-8-MPOF-2MPOF-B-15M | 15 |
| MT-S7-8-MPOF-2MPOF-B-20M | 20 |
| MT-S7-8-MPOF-2MPOF-B-30M | 30 |
| MT-S7-8-MPOF-2MPOF-B-50M | 50 |
