NORMES BIF

Comparaison Technique : G.657.A1 vs. G.657.A2

Une analyze approfondie des deux catégories de fibers insensibles à la courbure (BIF) pour déterminer quand des rayons de courbure de 10 mm ou 7,5 mm sont requis.

La G.657.A1 est devenue la norme moderne car elle a résolu les problèmes de sensibilité à la courbure qui affligeaient la G.652.D dans les espaces restreints. Cependant, à mesure que le matériel devient encore plus petit et que le brassage devient plus dense, la G.657.A2 est apparue pour les scénarios extrêmes où même une courbure de 10 mm est trop importante. Comprendre le compromis entre les rayons de courbure de 10 mm (A1) et 7,5 mm (A2) est essentiel pour construire un réseau qui ne tombera pas en panne sous la pression physique.

G.657.A1 (La BIF Standard)

  • ✕
    Rayon de courbure : 10 mm minimum.
  • ✕
    Compatibilité : Excellente rétrocompatibilité avec les dorsales G.652.D existantes.
  • ✕
    Utilisation : Le « juste milieu » pour la plupart des déploiements urbains et en unités d’habitation multiples (MDU).
  • ✕
    Disponibilité : Par défaut chez Scalefibre pour la plupart des assemblages en raison de son excellent rapport performance-coût.

G.657.A2 (Résilience Avancée)

  • ✓
    Rayon de courbure : 7,5 mm minimum ; nettement plus tolérant que l’A1.
  • ✓
    Conception améliorée : Utilise souvent un profil de tranchée plus agressif pour le confinement de la lumière.
  • ✓
    Utilisation : Obligatoire pour le brassage haute densité et les locaux d’abonné ultra-compacts.
  • ✓
    Coût : Prix premium en raison de tolérances de fabrication plus strictes et de volumes plus faibles.

La Marge d'Erreur

Visualisation de l'écart de performance lorsque la fiber est poussée à ses limites physiques.

25%

Courbure plus serrée (G.657.A2)

0.1dB

Perte G.657.A2 @ 10mm

100%

Compatible G.652.D

Premium

Profil de coût (G.657.A2)

Niveaux de la norme ITU-T

Le bon choix de fiber équilibre les contraintes physiques de l’environnement d’installation avec le coût et la compatibilité.

NORME GÉNÉRALE

G.652.D

Cheval de bataille de l'industrie

La norme mondiale pour la fiber non décalée en dispersion. Optimisée pour un fonctionnement à 1310 nm avec une fenêtre de spectre complet de 1260 nm à 1625 nm.

  • Dispersion nulle à 1310 nm
  • Coût d'achat initial le plus bas
  • Perte plus élevée due à la macrocourbure
NORME SCALEFIBRE

G.657.A1

Insensible à la courbure

La première catégorie de fiber insensible à la courbure. Conçue pour la distribution urbaine où les virages serrés et les conduits encombrés sont fréquents.

  • Rayon de courbure minimum de 10 mm
  • Rétrocompatibilité totale
  • Réduit les interventions de dépannage
ÉGALEMENT DISPONIBLE

G.657.A2

Résilience Extrême

Conçue pour les locaux d’abonné et le brassage haute densité. Peut être acheminée autour des cadres de porte et des cavités murales sans impact sur le signal.

  • Rayon de courbure de 7,5 mm (G.657.A2)
  • Confinement de la lumière assisté par tranchée
  • Flexibilité d'installation maximale

Perte par macrocourbure à 1625nm (dB)

Résilience Critique
Bien que la G.657.A1 soit très résiliente, la G.657.A2 maintient une perte quasi nulle à des rayons où l'A1 commence à se dégrader.

Spécificités d'Application

Où la différence de 2,5 mm dans le rayon de courbure est réellement importante.

Raccordements internes FTTH
Raccordements internes FTTH

La G.657.A1 gère le routage résidentiel typique autour des coins et à travers les conduits sans perte de signal.

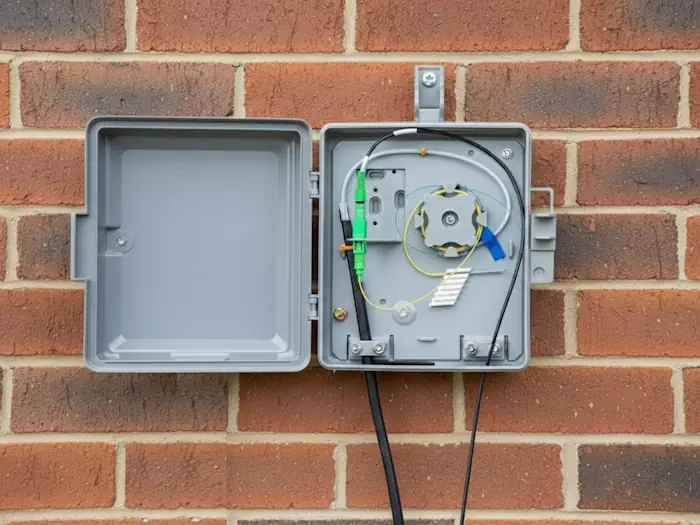

Micro-boîtiers et ONT
Micro-boîtiers et ONT

La G.657.A2 est préférée pour les prises murales ultra-petites et les boîtiers de terminaison ONT où le mou de la fiber est étroitement enroulé.

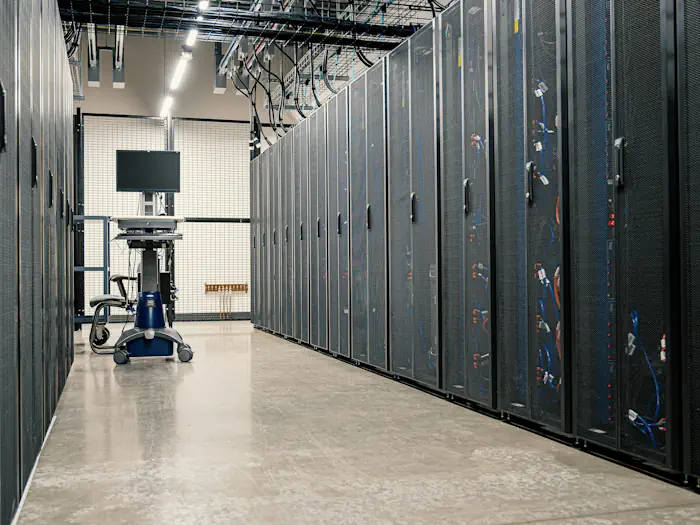

Baies de données haute densité
Baies de données haute densité

La G.657.A2 est populaire pour les environnements 400G/800G où le brassage haute densité entraîne des courbures de câble serrées inévitables.

Technical FAQ

+ Pourquoi ne pas simplement utiliser la G.657.A2 pour tout ?
C’est une question de coût et de nécessité. Bien que la G.657.A2 soit plus résiliente, sa fabrication est également plus coûteuse. Pour 90 % des applications réseau, la G.657.A1 offre une protection contre la courbure plus que suffisante, c’est pourquoi elle est notre norme par défaut.
+ Y a-t-il une différence d'épissure entre la G.657.A1 et la G.657.A2 ?
Les deux sont des fibers de Catégorie A et sont conçues pour être compatibles avec la G.652.D. Cependant, comme la G.657.A2 utilise souvent un profil assisté par tranchée plus distinct, les soudeuses à alignement de cœur sont fortement recommandées pour garantir que le cœur est centré avec précision.
+ Quand 10 mm (G.657.A1) n'est-il pas suffisant ?
Dans le matériel ultra-compact comme les épissures de petit format, les cassettes MPO haute densité, ou lors du routage de la fiber autour de meubles/cadres de porte pointus dans les maisons des consommateurs, le rayon de 7,5 mm de la G.657.A2 est requis.
+ Qu'en est-il de la G.657.B3 ?
La G.657.B3 permet un rayon de courbure extrême de 5 mm, mais elle n’est souvent pas entièrement conforme à la G.652.D. Cela peut entraîner des pertes élevées lors de l’épissure vers le réseau principal, tandis que la G.657.A1 et la G.657.A2 maintiennent cette rétrocompatibilité critique.

Sélectionner la bonne fiber insensible à la courbure

ScaleFibre utilise par défaut la G.657.A1 pour ses performances et sa valeur, mais nous proposons la G.657.A2 pour vos projets haute densité les plus exigeants.

Parler à un ingénieur

Disponible pour les configurations personnalisées de jarretières et d'assemblages.
