- Optimisé pour les portées moyennes (jusqu’à 220 m selon la charge)
- Nombre de fibres de 6 à 288
- Construction à double enveloppe pour une protection mécanique supérieure
- Construction à tubes libres torons SZ pour une flexibilité accrue et un accès facilité au milieu de la portée
- Élément central en PRF et fils périphériques en aramide pour une résistance autoportante
- Noyau sec avec tubes StaticGEL™ pour une manipulation propre et sans dégâts
- Construction entièrement diélectrique et non métallique (aucune mise à la terre requise)
Conçu pour surpasser
Livré en toute confiance
Approvisionnement simplifié
Prêt pour un déploiement rapide
Prêt à passer à l'échelle
Conformité assurée

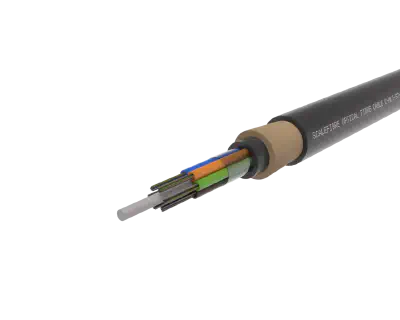

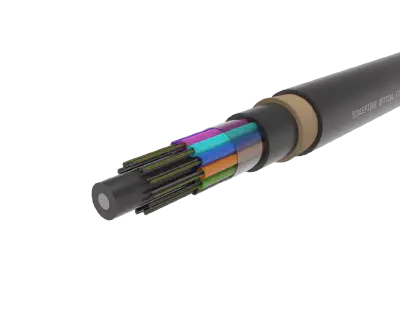

La gamme de câbles optiques ADSS (All-Dielectric Self-Supporting) SkySPAN™ à portée moyenne est conçue pour les réseaux de distribution aériens entre poteaux exigeant une résistance à la traction et une robustesse environnementale accrues. Destiné aux applications de moyenne portée avec jusqu'à 288 fibres, ce câble bénéficie d'une construction robuste à double gaine pour une protection optimale. Capable de couvrir des distances jusqu'à 220 mètres (selon les conditions de charge), il convient aux réseaux aériens à haute capacité.
Le câble utilise une âme à tubes libres multibrins (SZ) avec la technologie StaticGEL™ pour une manipulation propre et rapide. Un élément central de renforcement en PRV est entouré par l'âme du câble et une gaine intérieure en polyéthylène (PE). Une couche de fils d'aramide est appliquée entre les gaines intérieure et extérieure pour assurer une haute résistance à la traction et permettre de longues portées sans mise à la terre. Doté d'une gaine extérieure en PE noir durable, le câble SkySPAN™ à portée moyenne garantit une fiabilité exceptionnelle sur le long terme.
| Détails de construction | |
| Nombre de fibres | 6 à 288 fibres |
| Type de fibre | G.652.D monomode G.657.A1 monomode G.655 monomode Multimode Fibres spéciales |
| Configuration des tubes | Tubes en vrac à brins SZ (Max 12 fibres par tube) |
| Remplissage de tubes | Technologie StaticGEL™ pour une manipulation propre et rapide |
| Blocage d'eau central | Noyau sec avec fils et ruban étanches à l'eau |
| Membre de la Force | Tige centrale en PRV (diélectrique) |
| Force périphérique | Fils d'aramide (situés entre les gaines intérieure et extérieure) |
| Cordons de déclenchement | Deux (doubles cordons de déclenchement) |
| Gaine | Double enveloppe (polyéthylène noir intérieur et extérieur) |
| Dimensions du câble | |
| diamètre extérieur | 6-36F : 13,0 ± 0,5 mm 48-72F : 13,3 ± 0,5 mm 96F : 14,7 ± 0,5 mm 120F : 16,1 ± 0,5 mm 144F : 17,5 ± 0,5 mm 288F : 20,4 ± 0,5 mm |
| Poids | 6-36F : 127 kg/km 48-72F : 133 kg/km 96F : 165 kg/km 120F : 197 kg/km 144F : 232 kg/km 288F : 315 kg/km |
| Rayon de courbure | |
| Rayon de courbure minimal (installation) | 20 × Diamètre extérieur du câble (de 260 mm à 408 mm selon le nombre) |
| Rayon de courbure minimal (sans charge / statique) | 10 × Diamètre extérieur du câble (130 mm à 204 mm selon le nombre) |
| Caractéristiques mécaniques | |
| Résistance à la traction | 2 700 N (IEC 60794-1-2 Méthode E1) |
| Résistance à l'écrasement | 2 000 N/100 mm (IEC 60794-1-2 Méthode E3) |
| Résistance aux chocs | 10 J (IEC 60794-1 Méthode E4) |
| Environnement | |
| Température de fonctionnement | -40 °C à +70 °C |
| Température d'installation | -30 °C à +60 °C |
| Température de stockage | -40 °C à +70 °C |
| Conformité | |
| Normes | Normes IEC 60794-1 ; AS/CA S008 ; normes UIT-T relatives aux fibres optiques |
| Conforme à la norme RoHS | Oui |
| SkySPAN™ ADSS monomode (G.652.D) – Nombre de fibres standard | |
| Numéro de pièce | Description |
| C-SSM-S2-6-P | Câble ADSS, portée moyenne, monomode (G.652.D), 6F, double gaine PE |
| C-SSM-S2-12-P | Câble ADSS, portée moyenne, monomode (G.652.D), 12F, double gaine PE |
| C-SSM-S2-24-P | Câble ADSS, portée moyenne, monomode (G.652.D), 24F, double gaine PE |
| C-SSM-S2-48-P | Câble ADSS, portée moyenne, monomode (G.652.D), 48F, double gaine PE |
| C-SSM-S2-72-P | Câble ADSS, portée moyenne, monomode (G.652.D), 72F, double gaine PE |
| C-SSM-S2-96-P | Câble ADSS, portée moyenne, monomode (G.652.D), 96F, double gaine PE |
| C-SSM-S2-144-P | Câble ADSS, portée moyenne, monomode (G.652.D), 144F, double gaine PE |
| C-SSM-S2-288-P | Câble ADSS, portée moyenne, monomode (G.652.D), 288F, double gaine PE |
| SkySPAN™ ADSS monomode (G.657.A1) – Nombre de fibres standard | |
| Numéro de pièce | Description |
| C-SSM-S7-6-P | Câble ADSS, portée moyenne, monomode (G.657.A1), 6F, double gaine PE |
| C-SSM-S7-12-P | Câble ADSS, portée moyenne, monomode (G.657.A1), 12F, double gaine PE |
| C-SSM-S7-24-P | Câble ADSS, portée moyenne, monomode (G.657.A1), 24F, double gaine PE |
| C-SSM-S7-48-P | Câble ADSS, portée moyenne, monomode (G.657.A1), 48F, double gaine PE |
| C-SSM-S7-72-P | Câble ADSS, portée moyenne, monomode (G.657.A1), 72F, double gaine PE |
| C-SSM-S7-96-P | Câble ADSS, portée moyenne, monomode (G.657.A1), 96F, double gaine PE |
| C-SSM-S7-144-P | Câble ADSS, portée moyenne, monomode (G.657.A1), 144F, double gaine PE |
| C-SSM-S7-288-P | Câble ADSS, portée moyenne, monomode (G.657.A1), 288F, double gaine PE |
