Câbles répartiteurs MPO 1:2 pour clusters NVIDIA DGX

Câbles répartiteurs 1:2 MPO vers 2xMPO (câbles en Y). Divisent chaque port 400G d'un OSFP 800G double port en 2x 200G (NDR200), comme dans les clusters d'IA NVIDIA.

Architecture de câblage du répartiteur 1:2 (8 fibres vers 2 x 4 fibres)
Conçu pour NVIDIA DGX H100, H200, GH200 et InfiniBand Quantum-2 (NDR)
Divise chaque port MPO 400G d’un OSFP 800G double port en 2 liaisons 200G (NDR200)
Connecteurs MPO/APC (à polissage angulaire) à toutes les extrémités (y compris multimode)
Équivalent aux modèles NVIDIA MFP7E20-Nxxx (OM4) et MFP7E40-Nxxx (OS2)
Optimisé pour la modulation PAM4 et l’intégrité du signal à haute vitesse

Catégorie : Assemblages de câbles optiques, Trunks et câbles de dérivation MPO

DEMANDER MAINTENANT

Conçu pour surpasser

Livré en toute confiance

Approvisionnement simplifié

Prêt pour un déploiement rapide

Prêt à passer à l'échelle

Conformité assurée

Les câbles répartiteurs MPO 1:2 ScaleFibre sont des câbles en Y de haute précision conçus pour l'IA de nouvelle génération et les clusters de calcul haute performance. Ils assurent la liaison optique essentielle entre les commutateurs NVIDIA DGX H100, H200, GH200 et Quantum-2 InfiniBand.

Ces modules sont optiquement équivalents aux séries MFP7E20-Nxxx (multimode OM4) et MFP7E40-Nxxx (monomode). Ils se connectent à un port MPO unique d'un émetteur-récepteur OSFP double port 800G, divisant le signal 400G en deux liaisons 200G (NDR200) distinctes. Un port de commutateur 800G standard peut ainsi prendre en charge jusqu'à quatre adaptateurs ConnectX-7 200G.

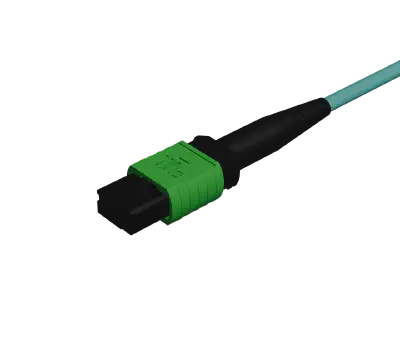

Ces câbles sont équipés de connecteurs MPO/APC (contact physique incliné) sur les versions multimode et monomode afin de minimiser la réflexion du signal. Ils utilisent un brochage croisé de type B spécifique pour garantir un mappage correct des voies entre le commutateur et l'adaptateur.

Destiné au breakout 1:2 des systèmes NVIDIA DGX H100, H200, GH200 et Quantum-2 InfiniBand dans les clusters de calcul IA hyperscale d’Amérique du Nord (Ashburn en Virginie du Nord, Dallas-Fort Worth, Quincy dans l’État de Washington). Divise chaque port 400G d’un OSFP 800G en deux liaisons NDR200 pour les adaptateurs ConnectX-7 dans les réseaux d’entraînement IA.

Général
Connecteur A (Source)	1x MPO-12 (Femelle) à polissage APC
Connecteur B (séparé)	2x MPO-12 (Femelle) à polissage APC
Polarité	Crossover de type B (norme NVIDIA)
Nombre de fibres	8 fibres au total (réparties en 4+4 voies actives)
Matrice d'application
Application 800G	1x OSFP 800G double port (un répartiteur par port MPO 400G) → 4x 200G (NDR200)
Application 400G	1x 400G (QSFP-DD/OSFP) → 2x 200G (QSFP56/QSFP112)
Spécifications techniques
Angle de polissage du connecteur	8° APC (Contact physique angulaire)
Perte d'insertion	≤ 0,35 dB (Faible perte)
Perte de retour	≥ 60 dB (SM), ≥ 30 dB (MM APC)
Diamètre du câble	3,0 mm
Température de fonctionnement	-20°C à +70°C

Répartiteur 1:2 compatible NVIDIA, multimode OM4, polissage APC. (Équivalent à NVIDIA MFP7E20-Nxxx). Gaine aqua.
Numéro de pièce	Longueur (m)
MT-M4-R3-8-MPOFA-2MPOFA-B-0003M	3
MT-M4-R3-8-MPOFA-2MPOFA-B-0005M	5
MT-M4-R3-8-MPOFA-2MPOFA-B-0007M	7
MT-M4-R3-8-MPOFA-2MPOFA-B-0010M	10
MT-M4-R3-8-MPOFA-2MPOFA-B-0015M	15
MT-M4-R3-8-MPOFA-2MPOFA-B-0020M	20
MT-M4-R3-8-MPOFA-2MPOFA-B-0030M	30
MT-M4-R3-8-MPOFA-2MPOFA-B-0050M	50

Répartiteur 1:2 compatible NVIDIA, OS2 monomode (G.657.A1), polissage APC. (Équivalent à NVIDIA MFP7E40-Nxxx). Gaine jaune.
Numéro de pièce	Longueur (m)
MT-S7-R3-8-MPOF-2MPOF-B-0003M	3
MT-S7-R3-8-MPOF-2MPOF-B-0005M	5
MT-S7-R3-8-MPOF-2MPOF-B-0007M	7
MT-S7-R3-8-MPOF-2MPOF-B-0010M	10
MT-S7-R3-8-MPOF-2MPOF-B-0015M	15
MT-S7-R3-8-MPOF-2MPOF-B-0020M	20
MT-S7-R3-8-MPOF-2MPOF-B-0030M	30
MT-S7-R3-8-MPOF-2MPOF-B-0050M	50
