Cabo de fibra de tubo solto, robusto e blindado, não metálico, com revestimento de polietileno estabilizado contra raios UV, projetado para implantações em dutos e enterradas diretamente.
- Armadura não metálica resistente a roedores
- Camada resistente a insetos
- Resistência superior aos raios UV e à abrasão
- Tubos com bloqueio de água StaticGEL™
- Projeto dielétrico - não requer aterramento
- Adequado para dutos e instalações enterradas diretamente
- Em conformidade com os padrões internacionais
Projetado para Superar
Entregue com Certeza
Aquisição Simplificada
Pronto para Implantação Rápida
Pronto para Escalar
Conformidade Garantida
Projetado para ambientes externos exigentes, este cabo de fibra óptica de tubo solto blindado não metálico apresenta uma capa de polietileno estabilizado contra raios UV com uma camada resistente a insetos, protegida por uma camada não metálica integrada de armadura tipo haste de FRP. Esta construção oferece resistência superior ao esmagamento, proteção contra roedores e flexibilidade para uso em dutos e aplicações enterradas diretamente.
O design permite fácil manuseio e proteção da fibra, enquanto a construção totalmente dielétrica elimina a necessidade de aterramento, ideal para corredores de energia e ambientes sensíveis a componentes metálicos. Otimizado para redes de operadoras, banda larga, transporte, concessionárias de serviços públicos, redes de campus e ambientes hostis.
Para redes críticas, resistência à tração e ao esmagamento ainda maiores estão disponíveis no nosso cabo de fibra óptica de alta resistência e cabo de fibra óptica de alta resistência blindado não metálico.
| Detalhes da construção | |
| Contagem de fibras | 2–144 fibras |
| Tipo de fibra | G.652.D monomodo G.657.A1 monomodo G.657.A2 monomodo OM3 multimodo OM4 multimodo Outras fibras ópticas especiais |
| Tipo de tubo | Tubos soltos de polímero com gel não fluido StaticGEL™ |
| Armadura | Hastes de PRFV não metálicas |
| Material do revestimento | 1. Polietileno 2. Poliamida 3. Polietileno |
| Elemento de tração | Elemento central de reforço em PRFV (Plástico Reforçado com Fibra de Vidro) |
| Diâmetro externo | |
| Diâmetro externo, 12-72 fibras | 14 mm |

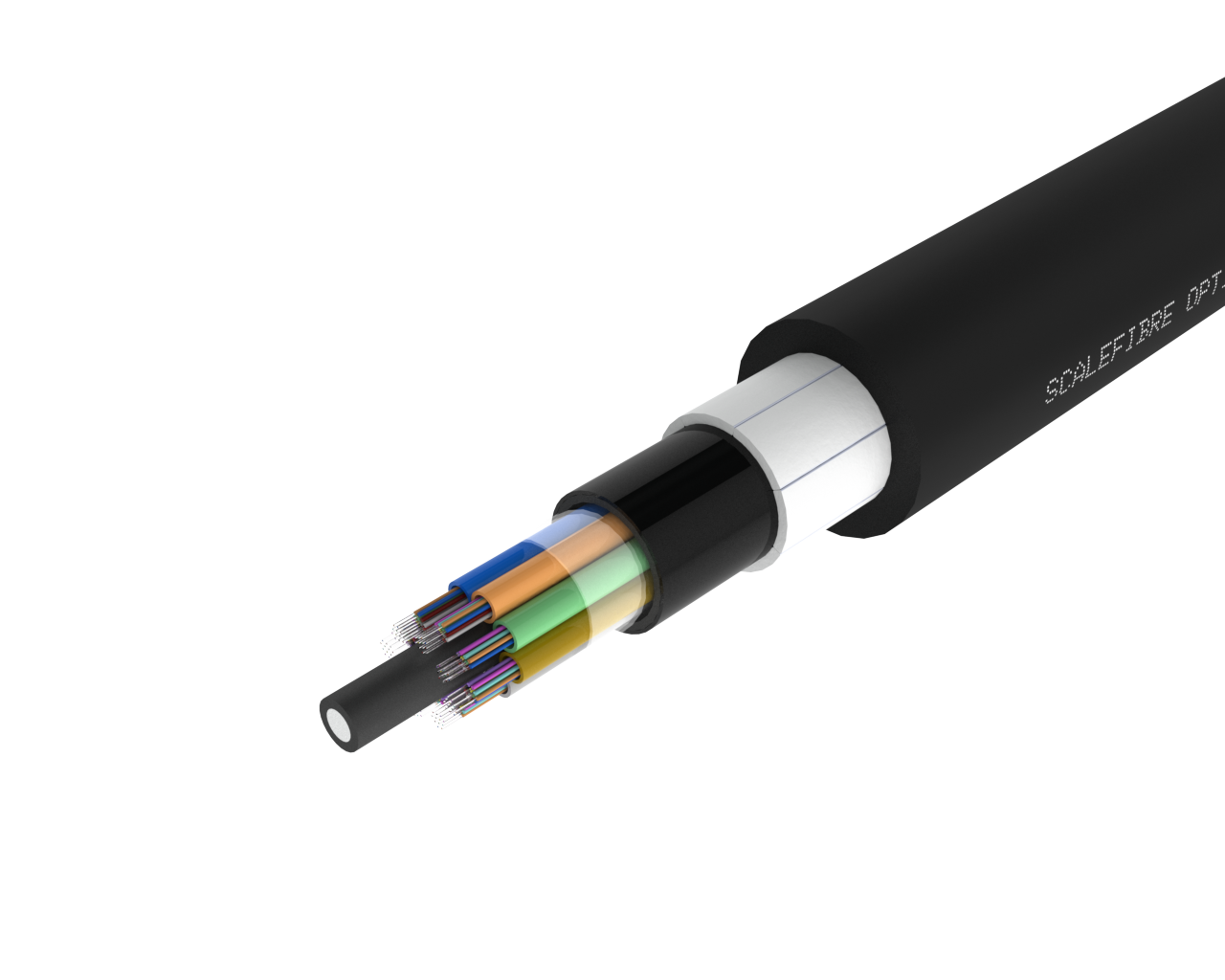

| Diâmetro externo, 96 fibras | 15,2 mm |

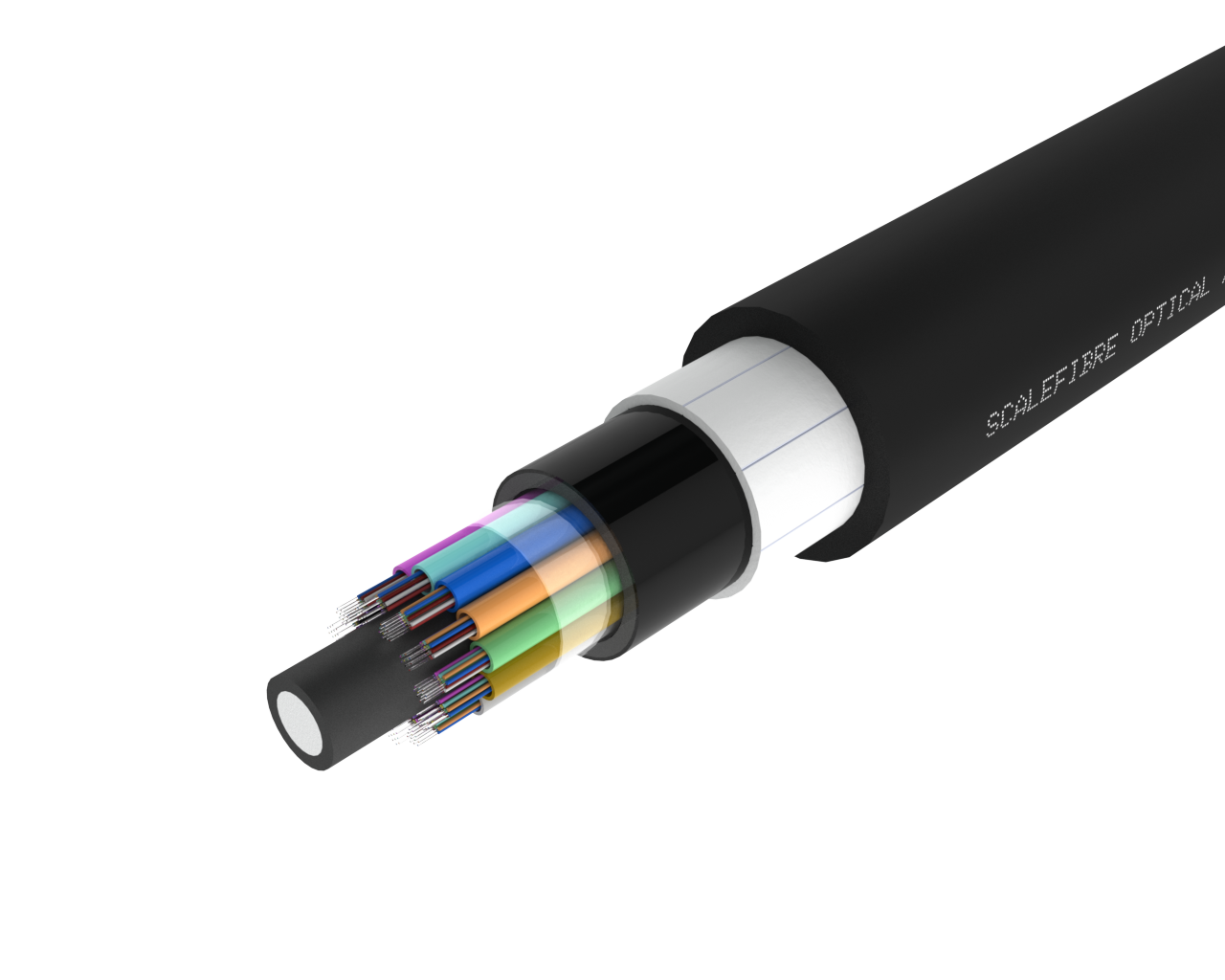

| Diâmetro externo, 144 fibras | 17,9 mm |
| Peso | |
| 12-72 Fibras | 172 kg/km |
| 96 Fibras | 203 kg/km |
| 144 Fibras | 278 kg/km |
| Características mecânicas | |
| Carga máxima de tração (curto prazo) | 4 kN |
| Carga máxima de tração (longo prazo) | 1,2 kN |
| Resistência ao esmagamento | 3kN/100mm |
| Raio de curvatura | |
| 12-72 Fibras | 430 mm (Instalação) / 215 mm (Estático) |
| 96 Fibras | 470 mm (Instalação) / 235 mm (Estático) |
| 144 Fibras | 550 mm (Instalação) / 270 mm (Estático) |
| Características ambientais | |
| Temperatura – Instalação | -10°C a +50°C |
| Temperatura – Operação | -40°C a +70°C |
| Temperatura – Armazenamento | -40°C a +70°C |
| Conformidade | |
| Padrões | IEC 60794, Normas de Fibra Óptica da ITU-T |
| Em conformidade com RoHS3 | Sim |
| Monomodo, G.652.D | |
| C-LTNA-S2-6-N(BK)AP | Cabo óptico de tubo solto, blindagem não metálica, monomodo (G.652.D), 6F, revestimento PE/PA/PE |
| C-LTNA-S2-12-N(BK)AP | Cabo óptico de tubo solto, blindagem não metálica, monomodo (G.652.D), 12F, revestimento PE/PA/PE |
| C-LTNA-S2-24-N(BK)AP | Cabo óptico de tubo solto, blindagem não metálica, monomodo (G.652.D), 24F, revestimento PE/PA/PE |
| C-LTNA-S2-48-N(BK)AP | Cabo óptico de tubo solto, blindagem não metálica, monomodo (G.652.D), 48F, revestimento PE/PA/PE |
| C-LTNA-S2-72-N(BK)AP | Cabo óptico de tubo solto, blindagem não metálica, monomodo (G.652.D), 72F, revestimento PE/PA/PE |
| C-LTNA-S2-96-N(BK)AP | Cabo óptico de tubo solto, blindagem não metálica, monomodo (G.652.D), 96F, revestimento PE/PA/PE |
| C-LTNA-S2-144-N(BK)AP | Cabo óptico de tubo solto, blindagem não metálica, monomodo (G.652.D), 144F, revestimento PE/PA/PE |
| Monomodo, G.657.A1 | |
| C-LTNA-S7-6-N(BK)AP | Cabo óptico de tubo solto, blindagem não metálica, monomodo (G.657.A1), 6F, revestimento PE/PA/PE |
| C-LTNA-S7-12-N(BK)AP | Cabo óptico de tubo solto, blindagem não metálica, monomodo (G.657.A1), 12F, revestimento PE/PA/PE |
| C-LTNA-S7-24-N(BK)AP | Cabo óptico de tubo solto, blindagem não metálica, monomodo (G.657.A1), 24F, revestimento PE/PA/PE |
| C-LTNA-S7-48-N(BK)AP | Cabo óptico de tubo solto, blindagem não metálica, monomodo (G.657.A1), 48F, revestimento PE/PA/PE |
| C-LTNA-S7-72-N(BK)AP | Cabo óptico de tubo solto, blindagem não metálica, monomodo (G.657.A1), 72F, revestimento PE/PA/PE |
| C-LTNA-S7-96-N(BK)AP | Cabo óptico de tubo solto, blindagem não metálica, monomodo (G.657.A1), 96F, revestimento PE/PA/PE |
| C-LTNA-S7-144-N(BK)AP | Cabo óptico de tubo solto, blindagem não metálica, monomodo (G.657.A1), 144F, revestimento PE/PA/PE |
| Multimodo, OM3 | |
| C-LTNA-M3-6-N(BK)AP | Cabo óptico de tubo solto, blindagem não metálica, multimodo (OM3), 6F, revestimento PE/PA/PE |
| C-LTNA-M3-12-N(BK)AP | Cabo óptico de tubo solto, blindagem não metálica, multimodo (OM3), 12F, revestimento PE/PA/PE |
| C-LTNA-M3-24-N(BK)AP | Cabo óptico de tubo solto, blindagem não metálica, multimodo (OM3), 24F, revestimento PE/PA/PE |
| C-LTNA-M3-48-N(BK)AP | Cabo óptico de tubo solto, blindagem não metálica, multimodo (OM3), 48F, revestimento PE/PA/PE |
| C-LTNA-M3-72-N(BK)AP | Cabo óptico de tubo solto, blindagem não metálica, multimodo (OM3), 72F, revestimento PE/PA/PE |
| C-LTNA-M3-96-N(BK)AP | Cabo óptico de tubo solto, blindagem não metálica, multimodo (OM3), 96F, revestimento PE/PA/PE |
| C-LTNA-M3-144-N(BK)AP | Cabo óptico de tubo solto, blindagem não metálica, multimodo (OM3), 144F, revestimento PE/PA/PE |
| Multimodo, OM4 | |
| C-LTNA-M4-6-N(BK)AP | Cabo óptico de tubo solto, blindagem não metálica, multimodo (OM4), 6F, revestimento PE/PA/PE |
| C-LTNA-M4-12-N(BK)AP | Cabo óptico de tubo solto, blindagem não metálica, multimodo (OM4), 12F, revestimento PE/PA/PE |
| C-LTNA-M4-24-N(BK)AP | Cabo óptico de tubo solto, blindagem não metálica, multimodo (OM4), 24F, revestimento PE/PA/PE |
| C-LTNA-M4-48-N(BK)AP | Cabo óptico de tubo solto, blindagem não metálica, multimodo (OM4), 48F, revestimento PE/PA/PE |
| C-LTNA-M4-72-N(BK)AP | Cabo óptico de tubo solto, blindagem não metálica, multimodo (OM4), 72F, revestimento PE/PA/PE |
| C-LTNA-M4-96-N(BK)AP | Cabo óptico de tubo solto, blindagem não metálica, multimodo (OM4), 96F, revestimento PE/PA/PE |
| C-LTNA-M4-144-N(BK)AP | Cabo óptico de tubo solto, blindagem não metálica, multimodo (OM4), 144F, revestimento PE/PA/PE |
